Curso Kit Off Grid 2 x Painel Solar 320w + Controlador Pwm20a + 1 Bateria

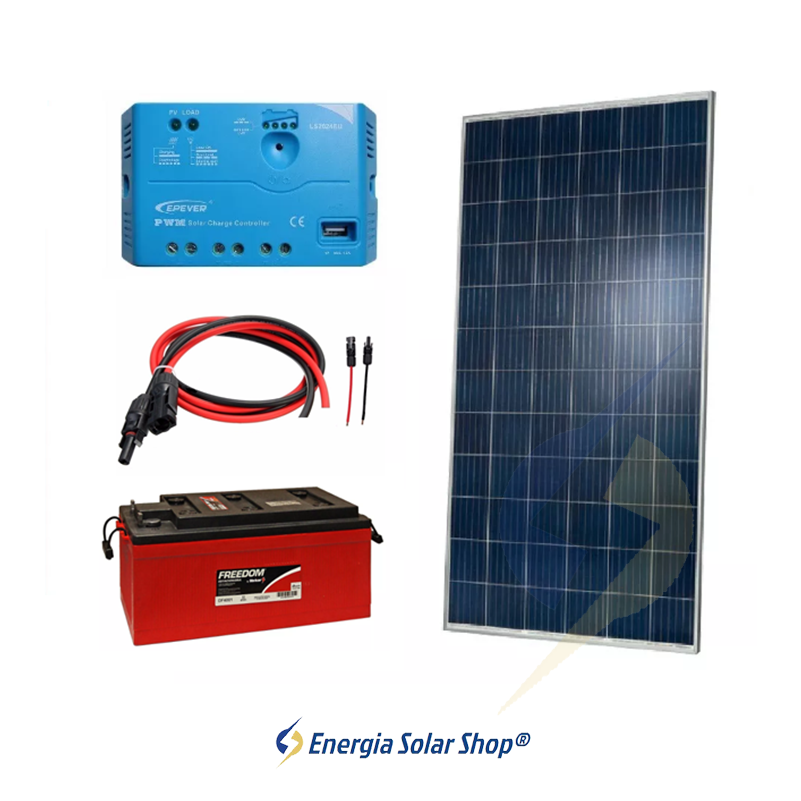

ITENS INCLUSOS:



2 PAINEIS SOLARES DE 320W OU 330W (CONFORME DISPONIBILIDADE) 72 CÉLULAS POLICRISTALINO;

1 CONTROLADOR DE CARGA 20A PWN SOLAR USB 12V 24V

5 + 5 METROS DE CABO 4 MM VERMELHO E PRETO CONDUSPAR COM PAR MC4 E TERMINAL PINO 4 MM PARA LIGAÇÃO DO PAINEL AO CONTROLADOR;

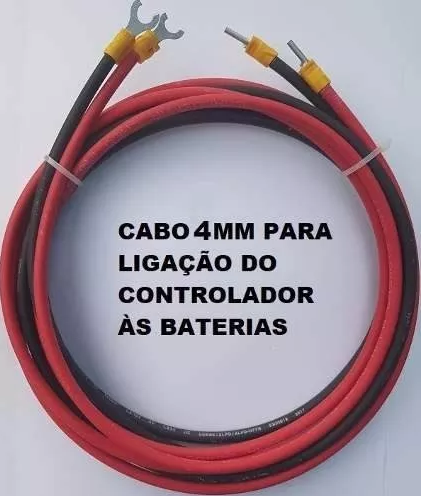

2 + 2 METROS DE CABO 4MM VERMELHO E PRETO COM TERMINAIS OLHAL E PINO PARA LIGAÇÃO DO CONTROLADOR ÀS BATERIAS;

1 CONECTOR 25MM PARA LIGAÇÃO EM SÉRIE DAS BATERIAS
EM 24V;

1 MC4Y PARA LIGAÇÃO DOS PAINÉIS EM PARALELO

1 BATERIAS ESTACIONÁRIAS DF4100 DELCO FREEDOM DE 240AH;



As baterias descarregadas a 25% dão autonomia de cerca de 700Wh e esporadicamente descarregadas a 50% dão autonomia de 1400Wh, ou seja, permitem que uma carga de 70W opere por 10 horas seguidas durante a noite no primeiro caso e por 20 horas no segundo caso (esporádico).

PAINEL SOLAR
DADOS ELÉTRICOS STC

Potência nominal máx. (Pmáx) 320W
Tensão operacional ideal (Vmp) 37,1V
Corrente operacional ideal (Imp) 8,63A
Tensão de circuito aberto (Voc) 45,8 V
Corrente de curto circuito (Isc) 9,10 A
Eficiência do módulo 17,52%
Temperatura Nominal de operação da célula -40º à +85ºC
Tensão máxima do sistema 1.000 V (IEC) ou 600 V (UL)
Classificação máx. de fusíveis da série 15 A
Classificação da aplicação Classe A
Tolerância de potência 0 ~ + 3%
Sob condições de teste padrão (STC) de irradiação de 1.000 W/m 2 , espectro AM
de 1,5 e temperatura de célula de 25 °C

PAINEL SOLAR | DADOS MECÂNICOS

Tipo de célula Policristalino, 6 polegadas
Organização das células 72 (6 x 12)
Dimensões 195 cm x 99 x 3,5 cm
Peso:24,0 kgs
Tampa dianteira Vidro temperado de 3,2 mm
Material da estrutura Liga de alumínio anodizado
Caixa de derivação IP67 com diodos de Bypass
Comprimento do cabos: 110cm

CARACTERÍSTICAS DE TEMPERATURA

Especificação Dados

Coeficiente de temperatura (Pmáx) -0,41% / °C
Coeficiente de temperatura (Voc) -0,31% / °C
Coeficiente de temperatura (Isc)0,05% / °C

------------------------------------------------------

Controlador de carga solar de 20A (12V/24V) EP Solar – LS2024E
Manual de instruções em inglês

Especificações:

Tensão nominal: 12V/24V (reconhecimento automático)
Corrente máxima de carga: 20A
Corrente máxima na saída: 20A
Bitola máxima do cabo elétrico: 04 mm²
Dimensões: 128 x 85,6 x 34,8 mm
Faixa de temperatura ambiente: -35°C +55°C
Umidade: menor ou igual a 95% (NC)
Peso: 0,13Kg
